Seerosenwachstum: Flächenzunahme und erwartete Restzeit

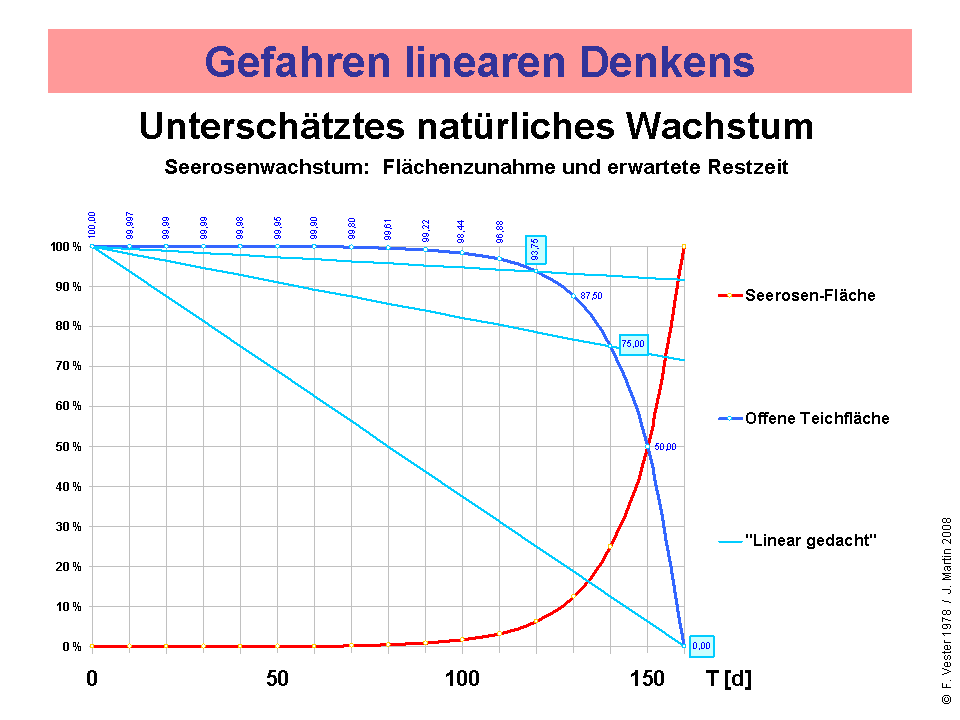

Auf der begleitenden Folie werden die wichtigsten Zusammenhänge, die mit dem Seerosenwachstum verbunden sind, grafisch dargestellt:

Rote Kurve

Die rote Kurve zeigt die nichtlineare Zunahme der mit Seerosen bewachsenen Fläche in Prozent der gesamten Teichfläche:

  • Nach mehr als 90 Tagen ist erst 1 % der Teichfläche überwachsen
  • Nach mehr als 125 Tagen ist 10 % der Teichfläche überwachsen
  • Nach genau 140 Tagen ist 25 % der Teichfläche überwachsen
  • Bereits 20 Tage später ist die Teichfläche vollständig überwachsen.

Blaue Kurve

Von der blauen Kurve kann die nichtlineare Abnahme der offenen Teichfläche abgelesen werden.

Hellblaue Geraden

Dem Spaziergänger sind nichtlineare Funktionen unbekannt. Er würde eine lineare Abnahme (hellblaue Gerade) der offenen Teichfläche vermuten. Jede hellblaue Gerade bezieht sich dann auf einen bestimmten Besuchstag des Teiches. Die Gerade stellt den zeitlichen Verlauf dar, welchen der Spaziergänger am Besuchstag für die Abnahme der offenen Teichfläche angenommen hätte.

Mittels Verlängerung der hellblauen Gerade durch den Schnittpunkt mit der Zeitachse hätte der linear denkende Spaziergänger die Restzeit ermittelt, die scheinbar bis zum vollständigen Zuwachsen des Teiches verblieben wäre.

Beispielsweise läuft die Gerade des 140. Tages durch den Punkt von 75 % noch offener Teichfläche. Die Gerade lässt also 20 Tage vor dem vollständigen Zuwachsen des Teiches auf eine verbleibende Zeit von 140 ÷ 25 · 75, also von 420 Tagen schließen. Der Spaziergänger berechnet einen Termin, der 400 Tage (mehr als ein Jahr!) nach dem realen Eintritt des Ereignisses liegt.
